Pada kesempatan kali ini penulis akan membuat Texture Bola Dunia menggunakan aplikasi
Blender. Artikel ini bertujuan untuk melengkapi nilai tugas dari mata kuliah Grafik Komputer 2.
Untuk membuat bola
dunia maka Object yang digunakan yaitu UV Sphere. Untuk menambahkannya dapat
dilakukan dengan cara tekan Shift+A pada keyboard lalu pada Mesh pilih UV
Sphere.
Maka akan muncul Object UV Sphere seperti gambar
dibawah ini.
Untuk menambahkan Texture pada UV Sphere dapat dimulai
dengan mengubah Object Interaction Mode dari Object Mode menjadi Edit Mode
seperti gambar dibawah ini.
Maka tampilan UV Sphere akan terseleksi seluruh bagian
Vertex-nya seperti gambar dibawah ini.
Tekan 1 pada Keyboard untuk mengubah tampilan menjadi
Front Ortho.
Kemudian tekan U (UV Mapping) pada Keyboard dan pilih
Sphere Projection. Sphere Projection dipilih karena metode UV Maps ini
responsif dengan Mesh atau Object UV Sphere. Sphere Projection berfungsi agar
Texture yang dibuat atau diberikan nantinya tidak akan berantakan.
Untuk menambahkan Texture pada UV Sphere ubah terlebih
dahulu Editor Type menjadi UV/Image Editor.
Maka tampilannya akan terlihat seperti gambar dibawah
ini.
Klik Open pada bagian bawah untuk mencari dan membuka
file/gambar Texture yang telah disediakan sebelumnya, lalu klik Open Image.
Lalu akan muncul tampilan Texture seperti gambar
dibawah ini. Sesuaikan ukuran yang diinginkan.
Kemudian ubah lagi tampilan Editor Type menjadi 3D
View kembali.
Dan ubah juga tampilan Object Interaction Mode menjadi
Object Mode kembali.
Tekan N pada Keyboard lalu gulir kebawah, pada bagian
Shading pilih Multitexture.
Dan ubah tampilan Viewport Shading menjadi Texture.
Bisa dilihat bahwa tampilan awal setelah UV Sphere
diberi Texture yaitu masih kasar.
Untuk memperhalus permukaan dan Texture-nya dapat
dilakukan dengan cara pada Tools yang terletak dibagian kiri klik Smooth.
Bisa dilihat bahwa permukan bola dunia sudah lumayan
halus, tetapi tidak bulat sempurna.
Untuk memperhalus dan memperbagus bentuk bola dunia,
pada Properties dibagian Modifier klik Add Modifier lalu pilih Subdivision
Surface.
Sehingga tampilan bola dunia menjadi bulat dengan
permukaan Texture yang halus.

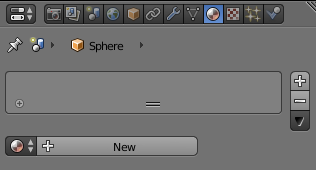

Karena Texture masih belum masuk ke Object bola
dunianya maka yang perlu dilakukan yaitu pada Properties pilih Material lalu
klik New.
Berikut tampilan Meterial pada Properties.
Setelah itu pilih bagian Texture untuk memasukkan
Texture yang telah disediakan sebelumnya dengan cara klik New.
Lalu gulir atau Scroll kebawah. Pada bagian Image klik
Open dan pilih Texture yang telah disediakan dan ingin diaplikasikan.
Gulir lagi kebawah, pada bagian Mapping pilih
Coordinates-nya UV dengan Map sama dengan UVMap.
Setelah itu me-render bola dunia yang telah dibuat
dengan cara pada bagian atas klik Render lalu pilih Render Image. Atau pada
tekan F12 pada Keyboard.
Berikut tampilan Render bola dunia untuk pertama
kalinya.
Balik lagi ke tampilan Editor Type ke 3D View. Lalu pada Properties pilih bagian Material lalu gulir
kebawah dan aktifkan fungsi Geometry.
Tekan 0 pada Keyboard untuk menampilkan tampilan
Camera Persp seperti gambar dibawah ini.
Kemudian klik kanan bola dunia lalu tekan N pada
keyboard dan check list Lock Camera
to View yang berfungsi untuk mengatur tempat dan posisi bola dunia pada
tampilan Camera Persp yang dimana juga menjadi tampilan pada saat di render
nantinya.
Atur letak posisi bola dunia sesuai keinginan,
Lalu Render lagi untuk melihat hasil Geometry dan
letak posisi yang telah diatur sebelumnya.
Bisa dilihat bahwa tampilan permukaan bola dunia masih
kasar. Sehingga untuk memperhalus bisa dilakukan dengan cara kembali ke
tampilan Editor Type 3D View.
Lalu klik bola dunia dan ubah nilai Geometry menjadi 0.100.
Kemudian Render kembali bola dunia. Dan sekarang
Texture permukaan bola dunia sudah menjadi lebih halus. Akan tetapi masih terlalu
terang permukaan dari bola dunia tersebut.
Untuk meminimalisir intensitas cahaya dari bola dunia
bisa dilakukan dengan cara pada Properties pilih bagian Material, lalu di
Specular ubah nilai Intensity sesuai keinginan.
Terakhir Render kembali bola dunia dan berikut
merupakan tampilan terakhir dari bola dunia yang telah dibuat.
